1. Inleiding

Welkom bij de gebruikershandleiding voor TinyMobileRobots' TinyLineMarker Pro X.

1.1 Wat het kan doen

Gefeliciteerd met uw aankoop van de TinyLineMarker Pro X. Met deze machine wordt het markeren van velden makkelijker dan ooit tevoren!

html

TinyLineMarker Pro X is een automotive robot die dezelfde taak uitvoert als een ouderwetse lijnmarker, maar met nieuwe positioneringstechnologie en slimme geïntegreerde software, waardoor markeren autonoom wordt!

TinyLineMarker Pro X kan eenvoudig en snel eerste veldmarkeringen uitvoeren - en wanneer een veld opnieuw moet worden geverfd, kunnen de opgeslagen velden worden gevonden in de TinyLineMarker-app en kan het markeren meteen beginnen.

1.2 Leesinstructies

Het kennen van de functies van TinyLineMarker Pro X kan u helpen om het beste markeringsresultaat te behalen en het meest effectieve gebruik van TinyLineMarker Pro X te maken. We raden u aan om deze gebruikershandleiding grondig te lezen om een beter begrip te krijgen van de mogelijkheden van TinyLineMarker Pro X.

Voor meer informatie en veelgestelde vragen over TinyLineMarker Pro X, bezoek de website van TinyLineMarker Pro X.



BELANGRIJKE INFORMATIE Wees ervan bewust dat de gebruiker verantwoordelijk is voor eventuele ongevallen of risico's met betrekking tot andere mensen of hun eigendommen.



Bij TinyMobileRobots werken we voortdurend aan het verbeteren en ontwikkelen van onze producten; daarom behoudt TinyMobileRobots zich het recht voor om zonder kennisgeving het uiterlijk en/of de functies van het apparaat en/of de software te wijzigen.



Om deze gebruikershandleiding gemakkelijker te gebruiken, hanteren we het volgende systeem.

• Text met Cursieve lettertype wordt gebruikt bij verwijzingen naar namen in de TinyLineMarker-app of naar andere secties in de handleiding.

Geeft nuttige informatie en tips over het gebruik van het product aan.

Geeft een waarschuwing aan die begrepen en opgevolgd moet worden.

Veiligheid

Voor de veiligheid van de gebruiker moeten de vermelde veiligheidsinstructies worden opgevolgd:

BELANGRIJKE INFORMATIE Lees de gebruikershandleiding grondig door voordat u TinyLineMarker Pro X gaat gebruiken om de inhoud en de werking van TinyLineMarker Pro X te begrijpen.

WAARSCHUWINGEN Onjuist gebruik en misbruik van TinyLineMarker Pro X kunnen gevaarlijke situaties creëren! De batterij moet volledig opgeladen zijn bij opslag. De batterij moet elke derde maand worden opgeladen als deze voor een langere periode wordt opgeslagen.



TinyMobileRobots kan nooit verantwoordelijk worden gehouden voor enige schade of letsel veroorzaakt door TinyLineMarker Pro X.

TinyLineMarker Pro X moet volledig worden gestopt als kinderen, dieren of objecten de werkruimte betreden.

Gebruik TinyLineMarker Pro X nooit om mensen, dieren of objecten te vervoeren. Plaats nooit objecten op TinyLineMarker Pro X. Dit kan leiden tot fatale schade aan TinyLineMarker Pro X, mensen, dieren of andere objecten.

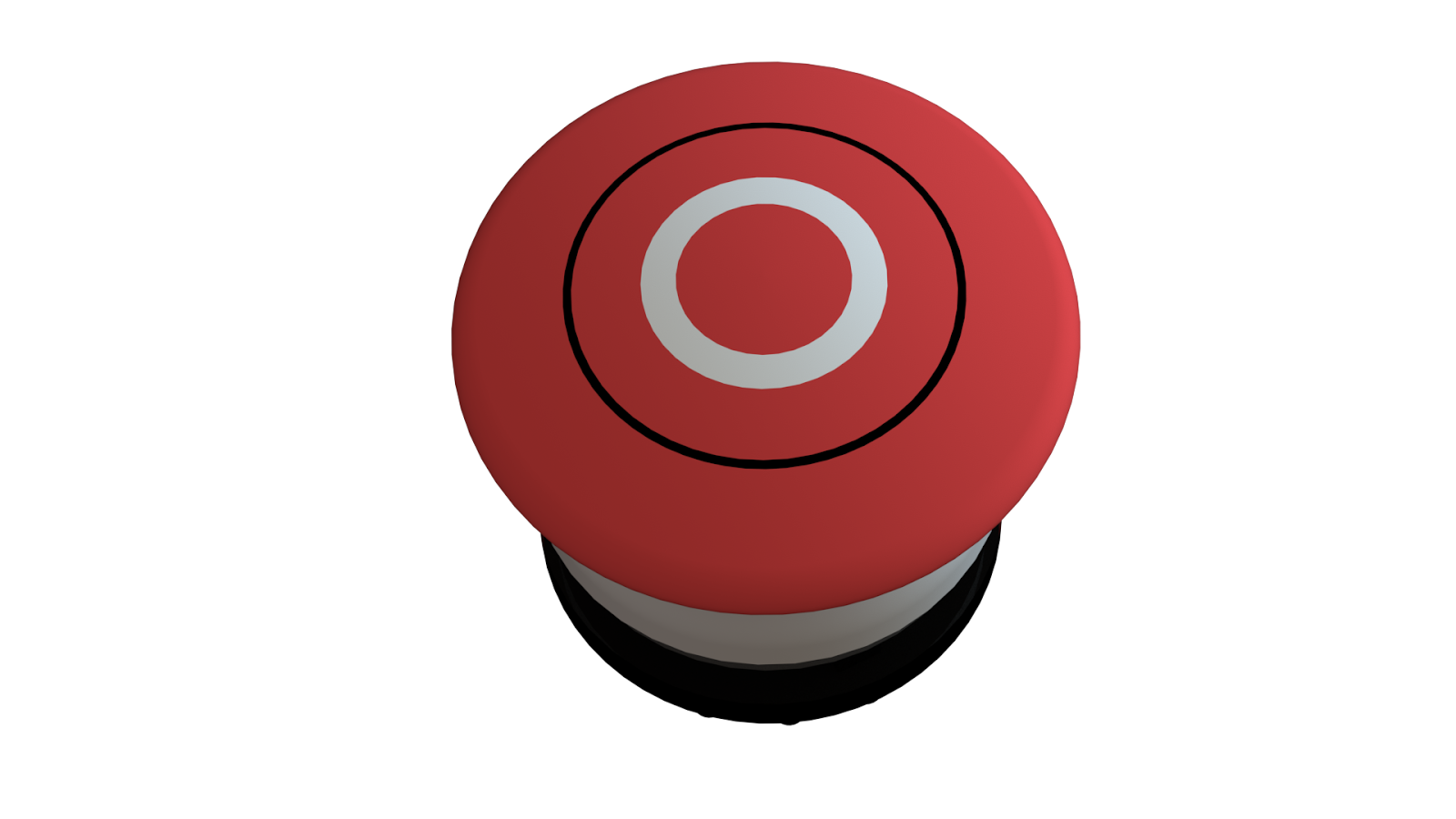

Er is een STOP-knop bovenop TinyLineMarker Pro X geplaatst. Deze knop stopt alle rijactiviteiten van TinyLineMarker Pro X. Druk op de STOP-knop als er een gevaarlijke situatie dreigt te ontstaan.



 STOP-knop



Wanneer TinyLineMarker Pro X in de automatische rijmodus staat, verschijnt er een STOP-knop in de TinyLineMarker-app. Gebruik deze STOP-knop om TinyLineMarker Pro X te stoppen als er een gevaarlijke situatie dreigt te ontstaan.

 STOP-knop in de TinyLineMarker-app



Zowel de STOP-knop op de robot als de STOP-knop op de tablet zullen TinyLineMarker Pro X in de handmatige modus dwingen, en de gebruiker moet ervoor zorgen dat de situatie veilig is voordat de werking wordt hervat.

De TinyLineMarker-app maakt de externe bediening van TinyLineMarker Pro X mogelijk. De app mag nooit uit het zicht van de gebruiker worden gelaten. De gebruiker is altijd verantwoordelijk voor de veiligheid van alle personen, dieren en objecten binnen de werkruimte van TinyLineMarker Pro X.

TinyLineMarker Pro X mag alleen buiten in open gebieden worden gebruikt, bijvoorbeeld op een voetbalveld. Zorg ervoor dat er geen obstakels in de buurt zijn wanneer u TinyLineMarker Pro X in handmatige of automatische modus bedient.

Zet TinyLineMarker Pro X altijd uit bij inspecties of onderhoud. Om TinyLineMarker Pro X uit te schakelen, draait u de batterijsleutel tegen de klok in.

Alleen geautoriseerde technici mogen de elektronische box van TinyLineMarker Pro X openen en service uitvoeren.

TinyLineMarker moet worden uitgeschakeld wanneer het niet in gebruik is en tijdens transport.

TinyLineMarker Pro X is ontworpen om waterbestendig te zijn tegen regen en andere weersomstandigheden. Bedek nooit de hele robot of delen van de robot met water, omdat dit fatale schade aan het apparaat kan veroorzaken.

WAARSCHUWINGEN Gebruik geen hogedrukreinigingsapparaten op de robot, omdat dit de robot zal beschadigen.



2. Overzicht van de robot

2.1 Componenten



1. GPS-ontvanger
2. Rode STOP-knop
3. Statuslampje
4. Veiligheidsbumper
5. Batterijrek
6. Zwenkwiel



7. Zuigslang (transparant)
8. Retourslang (blauw)
9. Verfcontainer
10. Houder voor zuigslang en retourslang
11. Handgrepen voor hoogteverstelling van spuitgereedschap
12. Sproeikop
13. Platen voor het aanpassen van de lijnbreedte
14. Motorwielen

15. Tablet met TinyLineMarker-app

16. Batterij met sleutel
17. Batterijlader

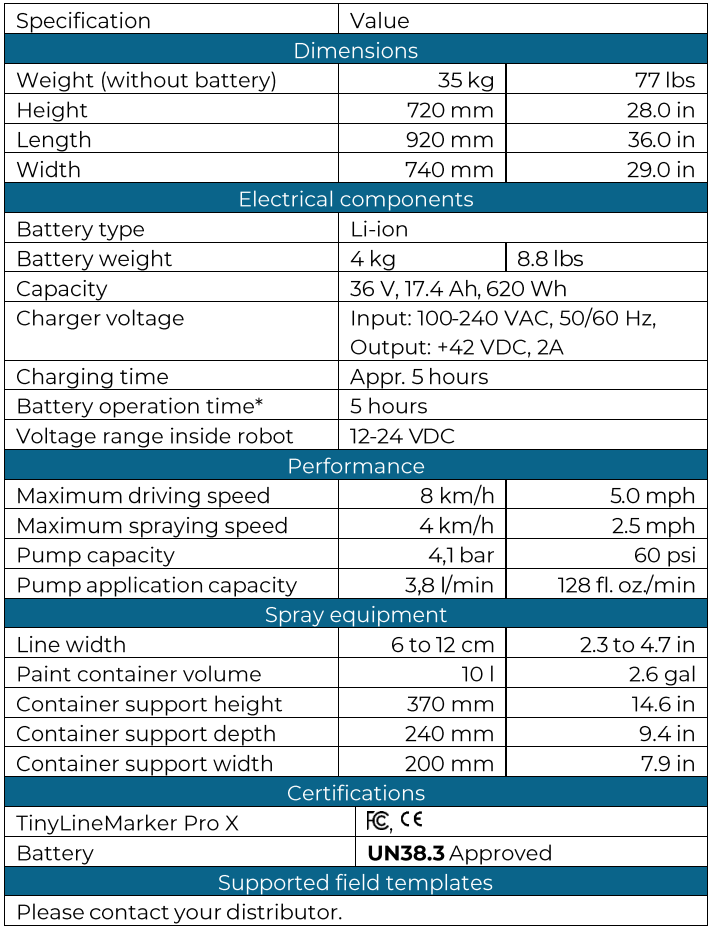

2.2 Specificaties

*De bedrijfstijd wordt bepaald door regelmatig gebruik van TinyLineMarker Pro X en kan variëren afhankelijk van de werking en de slijtage van de batterij.



html

3. Gebruik van TinyLineMarker Pro X

3.1 Voorbereiding van de robot

Zorg ervoor dat TinyLineMarker Pro X en de bijbehorende onderdelen correct zijn voorbereid; anders kan de robot niet naar behoren functioneren, of helemaal niet. Het niet naleven van de volgende instructies kan ernstig letsel veroorzaken aan de robot en/of personeel.

Batterij

Er zijn twee batterijen nodig om TinyLineMarker Pro X te laten werken: één verwijderbare batterij voor de robot en één interne batterij in de tablet.



Robotbatterij

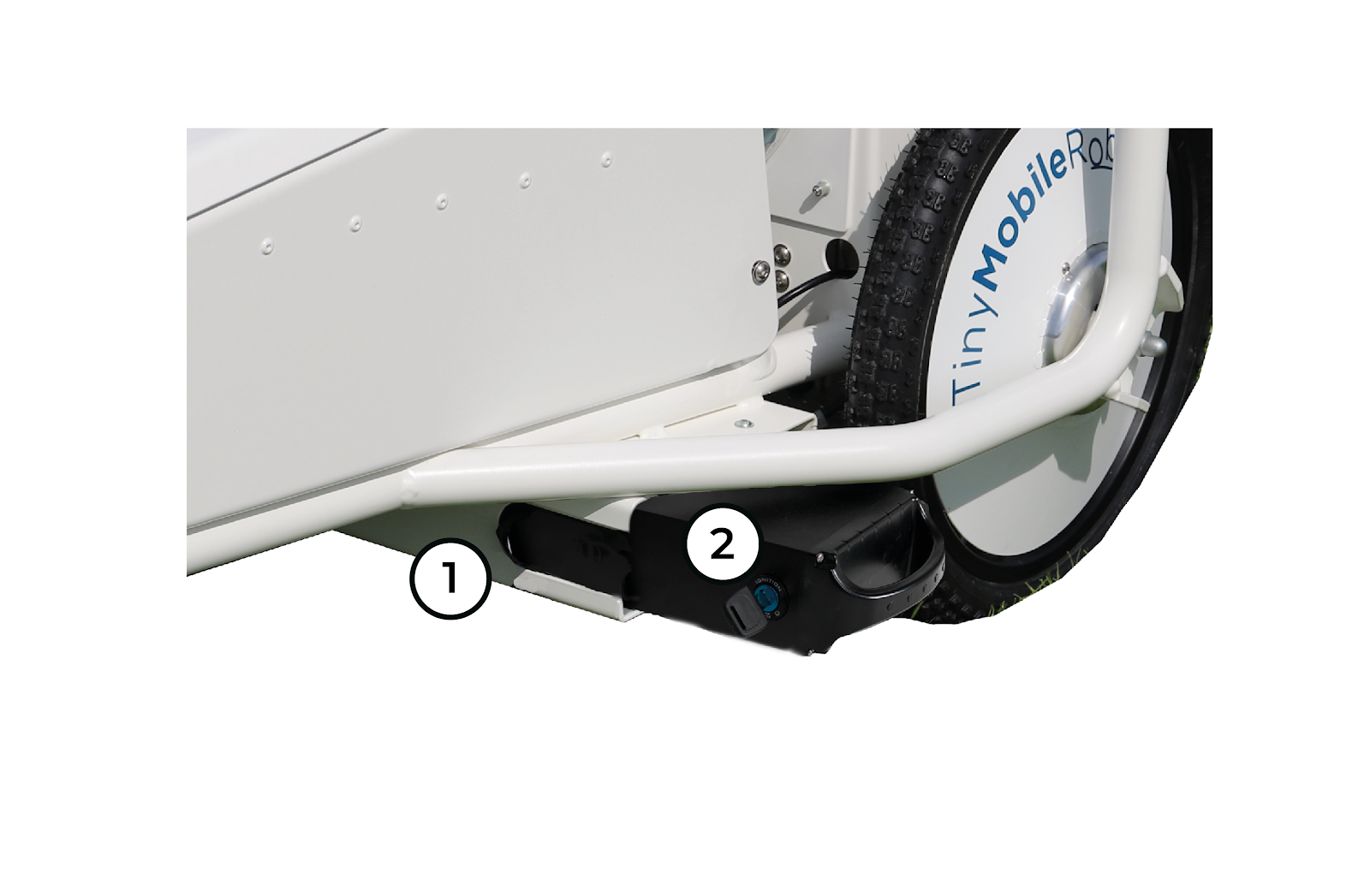

Onderdelen die betrokken zijn bij de robotbatterij:

1. Batterijrek
2. Batterijsleutel

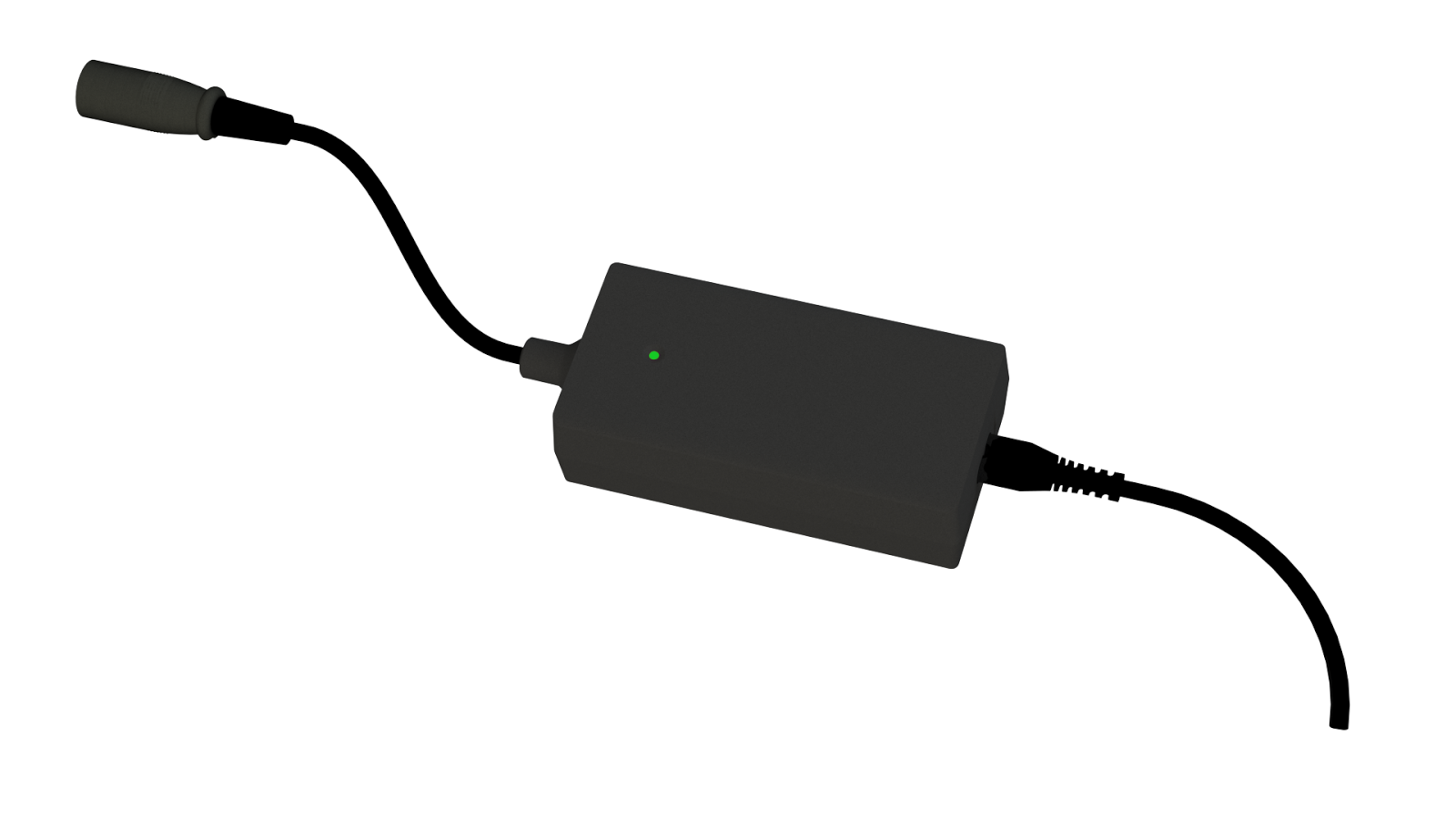

Het opladen van de robotbatterij

1. Steek de stroomkabel in de stroomadapter. Steek vervolgens de ronde oplaadkabel in de batterij. De connector bevindt zich naast het handvat van de batterij.
2. Steek de stroomkabel in een stopcontact.
3. Als de batterij volledig is opgeladen, zal het batterijlampje groen worden.
4. Koppel de batterij los. Verwijder eerst de stroomstekker uit het stopcontact; verwijder vervolgens de ronde oplaadstekker uit de batterij.



WAARSCHUWINGEN Laad de batterij alleen op met de meegeleverde oplader. De oplader moet worden aangesloten op 100-240 VAC, 50-60 Hz. De batterij mag niet worden opgeladen terwijl deze is aangesloten op de robot. De batterij moet alleen binnenshuis worden opgeladen bij normale kamertemperatuur, en moet altijd worden bewaakt tijdens het opladen. Laad de batterij niet onbeheerd of 's nachts op. Laad geen batterijen op die zijn blootgesteld aan stoten, schokken en andere vormen van externe schade. Er bestaat een risico dat de batterij explodeert als deze veiligheidsmaatregel niet wordt nageleefd. De batterij moet volledig opgeladen zijn bij opslag. De batterij moet elke derde maand worden opgeladen als deze voor een langere periode wordt opgeslagen.



INFO De batterijlader toont rood wanneer de batterij wordt opgeladen en groen wanneer de batterij volledig is opgeladen. Neem contact op met uw distributeur als u een reservebatterij nodig heeft. Neem contact op met uw distributeur voor informatie over de veilige verwijdering van de batterij.

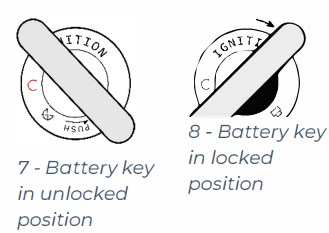

Bevestigen van de robotbatterij

1. Plaats de batterij in het batterijrek. De rails van de batterij moeten naar beneden wijzen.
2. Schuif de batterij in het rek en steek de sleutel in de batterij.
3. Vergrendel de batterij door de sleutel 90 graden met de klok mee te draaien. De batterij is vergrendeld wanneer deze een "klik" geluid maakt.

html

INFO Zorg ervoor dat het batterijrek vrij is van gras, vuil of objecten die de doorgang in het rek blokkeren. Als de batterij niet voldoende in het batterijrek is geduwd, kan de sleutel de batterij niet correct vergrendelen.



Robotbatterij loskoppelen

1. Zet de TinyLineMarker Pro X uit.
2. Ontgrendel de batterij door de sleutel naar binnen te duwen terwijl je deze 90 graden tegen de klok in draait.
3. Trek de batterij eruit. De sleutel kan erin blijven zitten terwijl deze wordt opgeladen/opgeslagen.



3.2 Tablet opladen

Gebruik de meegeleverde oplader om de tablet op te laden.

1. Sluit de USB-kabel aan op de USB-voedingsadapter.
2. Steek de micro-USB in de connector.
3. Steek de USB-voedingsadapter in een stopcontact.
4. Koppel de tablet los van de oplader wanneer deze volledig is opgeladen. Trek eerst de micro-USB los van de tablet. Trek vervolgens de USB-voedingsadapter uit het stopcontact.



WAARSCHUWINGEN De dop die de micro-USB-connector bedekt, moet correct gesloten zijn om waterbestendigheid te garzeken. Gebruik altijd opladers, kabels en batterijen die zijn goedgekeurd door TinyMobileRobots bij het opladen van de robotbatterij en tablet. Niet-goedgekeurde opladers kunnen ervoor zorgen dat de batterij explodeert of de apparaten beschadigt.

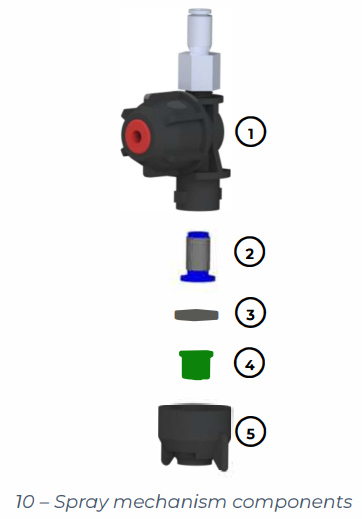

3.3 Sproeimechanisme

Het sproeimechanisme bestaat uit verschillende onderdelen. Dit zijn de belangrijkste onderdelen die dagelijks worden gebruikt:

1. Sproeikophouder
2. Sproeikopfilter
3. Afdichting
4. Sproeikop
5. Sproeikopdop

Om de beste sproeiresultaten te behalen, moeten de sproeikop en sproeikopdop altijd schoon zijn zodat droge verf het sproeien niet verstoort.

Sproeikopdop bevestigen

1. Monteer de sproeikop, sproeikopdop, sproeikophouder, sproeikopfilter en afdichting.
2. Plaats de gemonteerde sproeikoponderdelen correct op de sproeikophouder. Duw omhoog. Draai de sproeikopdop met de klok mee (van onderaf gezien) totdat deze goed vergrendeld is.

Sproeikopdop verwijderen

1. Draai de sproeikopdop tegen de klok in (van onderaf gezien) totdat deze los zit.
2. Trek de sproeikopdop naar beneden om de onderdelen te verwijderen. Zorg er ook voor dat het sproeikopfilter wordt verwijderd.

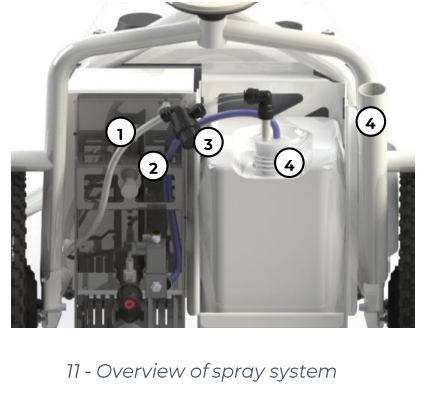

3.4 Sproeisysteem

html

De containerondersteuning past op tal van containerformaten. Zie de Specificaties sectie 2.2 voor de grootste containermaat.
U kunt verschillende soorten grasverf gebruiken met de TinyLineMarker Pro X. Neem contact op met uw distributeur voor informatie over de meest geschikte verfleveranciers in uw omgeving.

Bereid de grasverf volgens de instructies van de leverancier.

1. Zuigslang
2. Retourslang (blauw)
3. Klontenfilter
4. Rubberen plug
5. Houder voor retour- en zuigslang

Bevestigen van de verfcontainer

1. Het wordt aanbevolen om de container met de opening naar achteren te plaatsen.
2. Neem de rubberen plug, retour- en zuigslang uit de houder aan de zijkant van de TinyLineMarker Pro X.
3. Duw de rubberen plug in de opening van de container.
4. Zorg ervoor dat de retourslang voldoende stevig in de container is bevestigd om te voorkomen dat deze eruit glijdt tijdens het rijden.
5. Zorg ervoor dat het zuigfilter onderin de container is geplaatst.



Verwijderen van de verfcontainer

1. Verwijder de retour- en zuigslang en de rubberen plug uit de verfcontainer.
2. Verwijder de verfcontainer.
3. Reinig de buizen en slangen na gebruik. Zie sectie 5 voor verdere reinigingsinstructies.
4. Plaats de schone zuig- en retourslang in de houder.

WAARSCHUWING Vergeet niet altijd de reinigingsprocedure uit te voeren wanneer een markeringstaak is voltooid. Zie de Reinigingssectie 5 voor verdere instructies.  Nalaten effectief en correct schoon te maken na gebruik zal resulteren in defect spuiten.

3.5 Aanpassen van de sproeierhoogte en lijnbreedte

De gebruiker van de TinyLineMarker Pro X kan de breedte van de lijn aanpassen met behulp van de verstelbare platen. Dit stelt de gebruiker in staat om lijnen naar wens te ontwerpen en een perfect resultaat te behalen.

Breedteverstelplaten worden gebruikt om de gewenste breedte van de gemarkeerde lijn in te stellen.
Bereik: Zie Specificaties sectie 2.2.

Voor de beste resultaten:

• De platen moeten lichtjes het gras raken.
• De verf moet lichtjes de platen raken.

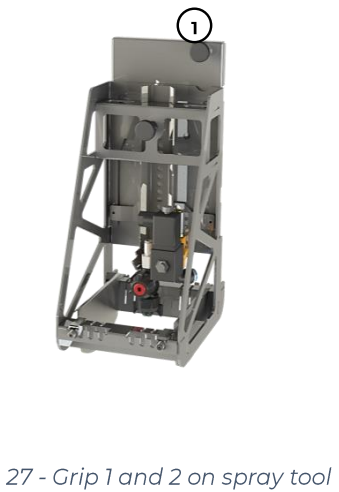

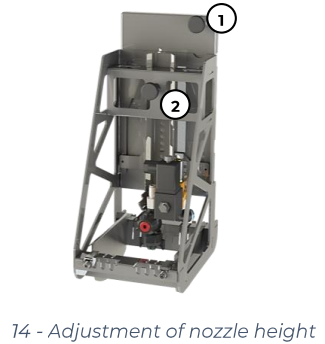

Grip 1: Pas de positie van het volledige spuitgereedschap aan. U kunt Grip 1 gebruiken om de afstand tussen de breedteverstelplaten en het gras/oppervlak in te stellen.

Grip 2: Pas de positie van de sproeier aan. Gebruik Grip 2 om de hoogte van de sproeier aan te passen aan de breedteverstelplaten. Een correcte pasvorm zorgt ervoor dat de lijn gelijkmatig wordt geverfd.
Bereik: 50-120 mm/2-5 inch.

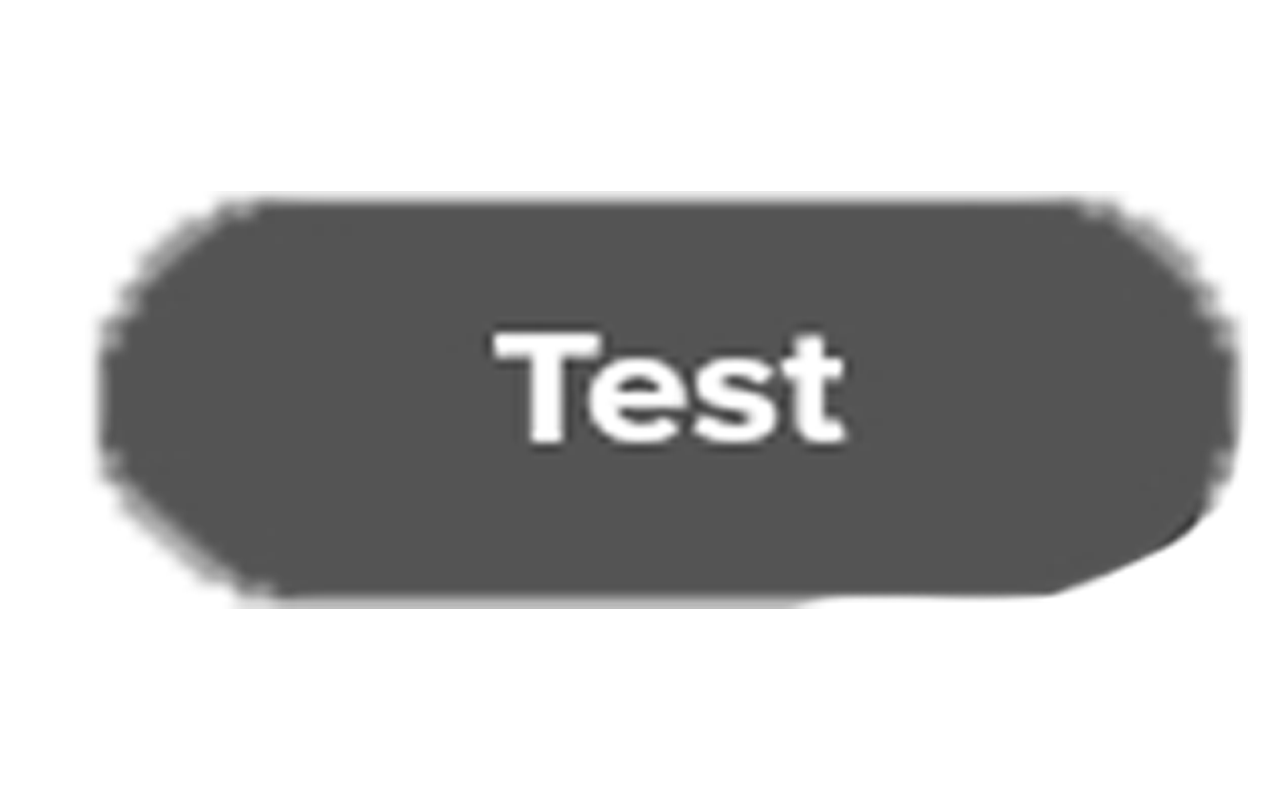

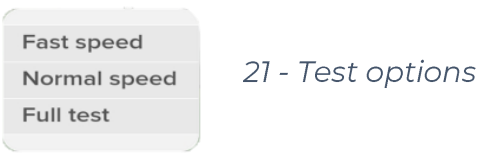

INFO Gebruik de Test spray functie in de TinyLineMarker-app om de lijninstellingen te testen.  Het beste spuitresultaat wordt verkregen door de platen zo af te stellen dat ze lichtjes het gras raken en de verf lichtjes de platen raakt.

html



4. Bediening van de Robot

4.1 Aanzetten en uitzetten

De robot en tablet aanzetten

Als de batterij is bevestigd en vergrendeld, kunt u de TinyLineMarker Pro X aanzetten door de batterijsleutel met de klok mee te draaien vanuit de vergrendelde positie. Het statuslampje gaat branden wanneer de TinyLineMarker Pro X start. Het kan enkele minuten duren voordat de TinyLineMarker Pro X in de automatische modus kan navigeren, aangezien de robot voldoende positiegegevens moet ophalen.

Zet de meegeleverde tablet aan door de aan/uit-knop ingedrukt te houden totdat de tablet kort trilt. De TinyLineMarker-app start automatisch wanneer de tablet wordt ingeschakeld.



De robot en tablet uitzetten

Zet de TinyLineMarker Pro X uit door de batterijsleutel tegen de klok in te draaien.

Zet de tablet uit door de aan/uit-knop ingedrukt te houden totdat het afsluitscherm verschijnt. Druk vervolgens op Afsluiten op het tabletscherm. Het uitschakelen van de tablet wanneer de TinyLineMarker Pro X niet in gebruik is, zal de batterij sparen.

WAARSCHUWING De tablet moet altijd ingeschakeld zijn wanneer de TinyLineMarker Pro X in de automatische modus werkt.



De robot en tablet herstarten

Als er een onverwachte fout optreedt, kan deze worden opgelost door de software opnieuw op te starten. Om de software opnieuw op te starten, start u de robot opnieuw op. Het opnieuw opstarten van de tablet kan ook de fout oplossen.

Start de robot opnieuw op door deze uit te zetten met de batterijsleutel. Wacht twee seconden en zet vervolgens de robot weer aan.

Start de tablet opnieuw op door de aan/uit-knop drie seconden ingedrukt te houden. Druk vervolgens op Opnieuw opstarten op het tabletscherm wanneer de optie verschijnt.



4.2 Automatische en handmatige modus

De TinyLineMarker Pro X heeft twee bedieningsmodi:

Handmatige modus: De TinyLineMarker Pro X start altijd in de handmatige modus wanneer deze voor het eerst wordt ingeschakeld. In de handmatige modus kan de gebruiker de robot handmatig besturen en de acties ervan regelen (bijv. Test spray en Test pump).

Automatische modus: De TinyLineMarker Pro X schakelt over naar de automatische modus wanneer deze is geprogrammeerd om autonoom een actie uit te voeren (bijv. met behulp van de functies Naar rijden, Testveld en Start in de TinyLineMarker-app). De gebruiker kan de robot op elk moment stoppen in de automatische modus door ofwel de TinyLineMarker-app te gebruiken of de STOP-knop boven op de robot te gebruiken.

WAARSCHUWING Er mogen geen mensen, dieren of objecten binnen het werkgebied zijn wanneer de TinyLineMarker Pro X in handmatige of automatische modus wordt bediend.

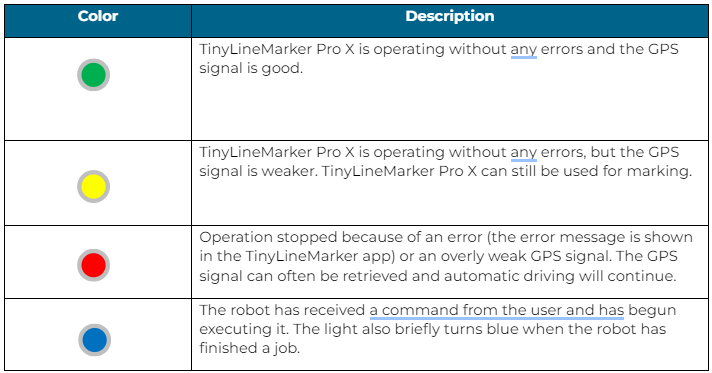

4.3 Statuslampje

Het statuslampje boven op de TinyLineMarker Pro X geeft informatie over de status van de robot.

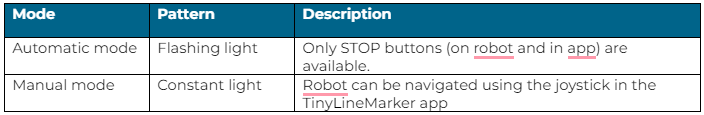

De rijmodus van de robot (automatisch of handmatig) wordt ook aangegeven via de volgende patronen. De kleur van het statuslampje heeft dezelfde betekenis in automatische en handmatige modus.



4.4 TinyLineMarker-app en tablet

Alle manoeuvreren en bedienen van de TinyLineMarker Pro X gebeurt met behulp van de TinyLineMarker-app, die is voorgeïnstalleerd op de meegeleverde tablet. In dit gedeelte leer je hoe je de app kunt gebruiken.

Tablet

Deze gebruikershandleiding behandelt alleen de belangrijke functies voor het gebruik van de tablet met de TinyLineMarker-app.

Voor een gedetailleerde uitleg van de individuele toetsen op de tablet, raadpleeg de gebruikershandleiding van de fabrikant.

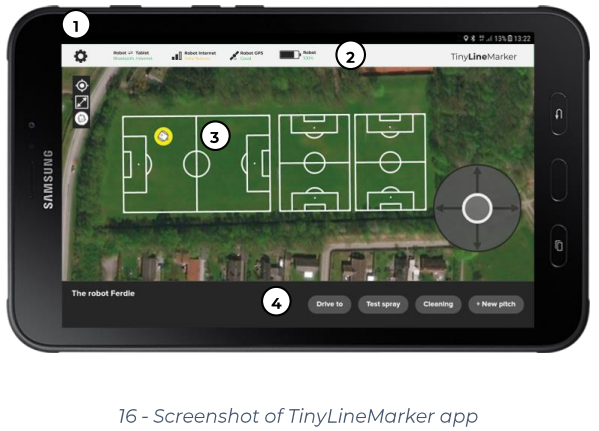

TinyLineMarker App

1. Bovenste balk van de tablet
2. Bovenste balk van de app
3. Navigatiekaart
4. Onderste balk van de app

Wanneer de tablet is verbonden met de robot, zie je de naam van de robot in de linkeronderhoek. Vanaf dit scherm kun je alle functies en informatie benaderen.

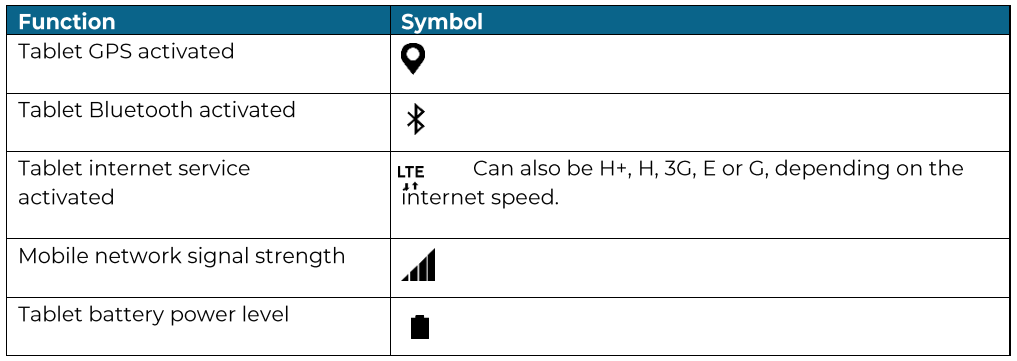

1) Pictogrammen voor tabletinformatie

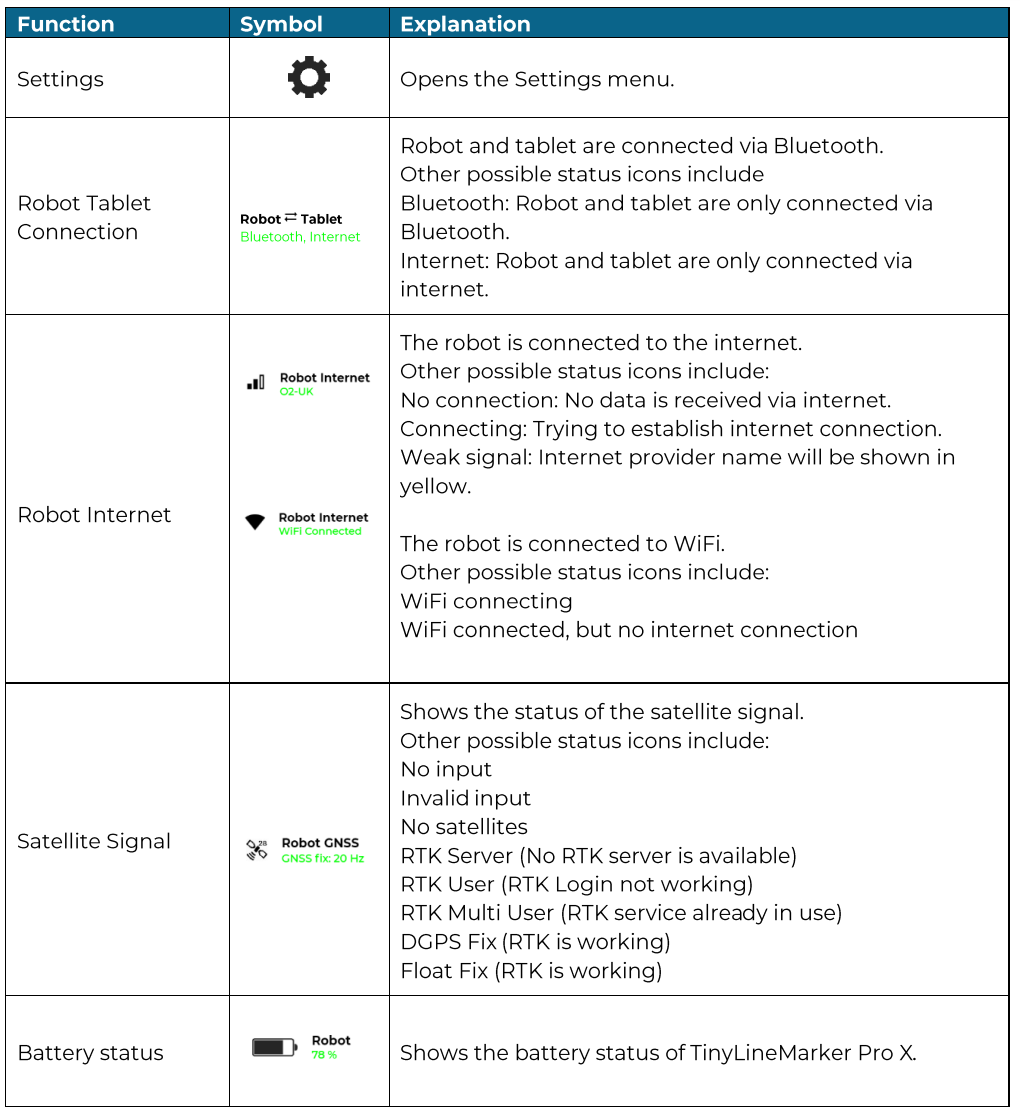

2) Pictogrammen voor bovenste balk

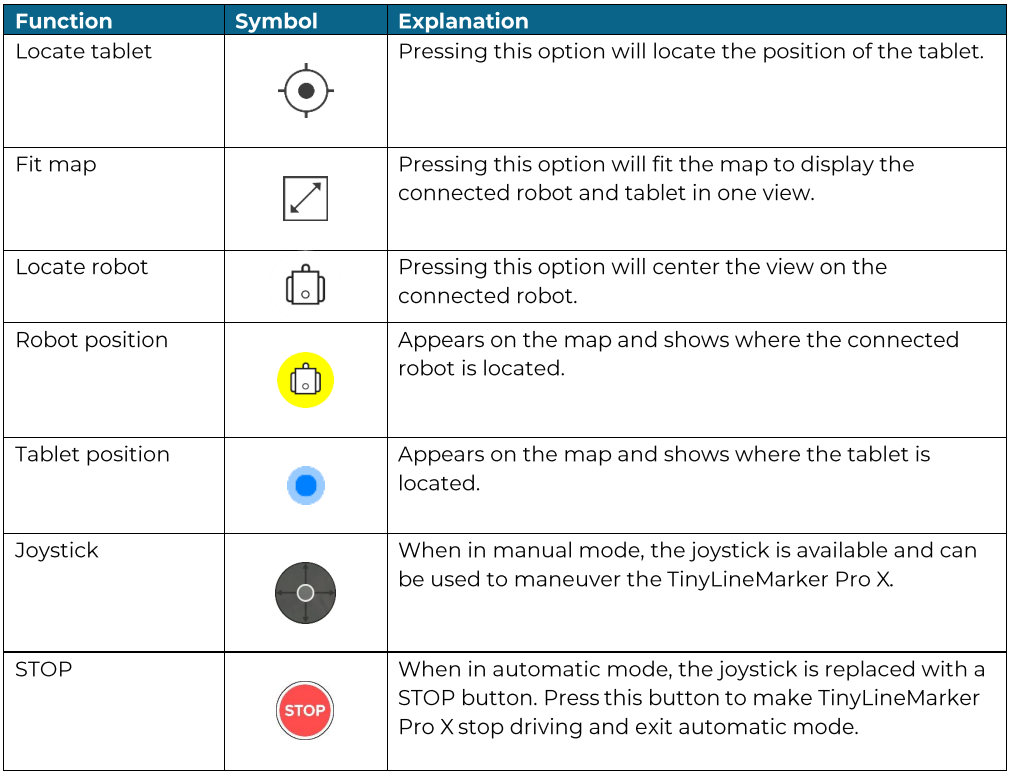

3) Pictogrammen voor navigatiekaart

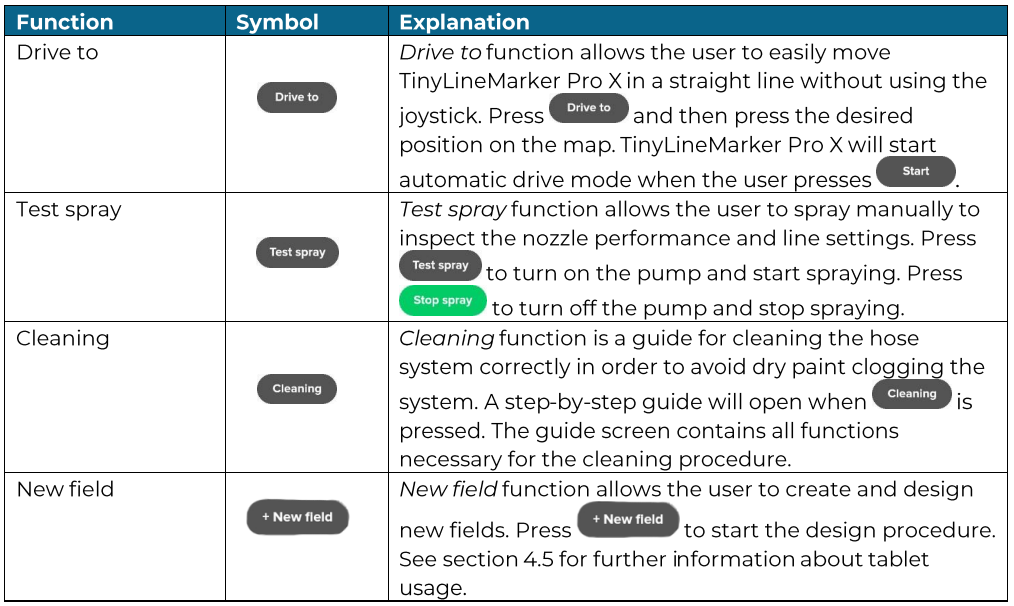

4) Pictogrammen voor onderste balk

4.5 Hoe te . . .

Dit gedeelte legt enkele veelgebruikte functies uit in de TinyLineMarker-app. Je vindt ook gebruikerstips voor de TinyLineMarker Pro X en de TinyLineMarker-app.

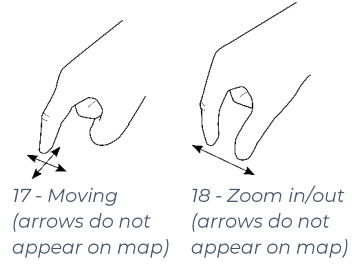

Hoe te navigeren op de kaart

Gebruik één of twee vingers om te navigeren op de kaart in de TinyLineMarker-app.

Gebruik één vinger om de kaart te verplaatsen.

Gebruik twee vingers om in en uit te zoomen op de kaart.

Hoe de joystick te gebruiken

Gebruik de joystick door met één vinger in het midden van de joystick te drukken en vast te houden. Beweeg de vinger in de gewenste rijrichting.

Hoe het tablettoetsenbord te gebruiken en waarden in te voeren

Bij het maken van een nieuw veld moet je het een naam geven zodat het later herkenbaar is voor gebruik. Druk met één vinger in het naamveld en het toetsenbord verschijnt.

Na het typen van de naam, kun je het toetsenbord laten verdwijnen door op op de tablet te drukken.

Het toetsenbord wordt op een vergelijkbare manier gebruikt bij het invoeren van waarden tijdens het ontwerpen van nieuwe velden.

Hoe een nieuw veld te maken door punten te verzamelen

Een manier om een nieuw veld te maken is door 2-4 punten te verzamelen met behulp van de TinyLineMarker Pro X. Dit is handig als je al enkele punten van het veld kent.

html

1. Druk op en er verschijnt een pop-upvenster waarmee je het gewenste veldtype kunt kiezen. Vergeet niet om het nieuwe veld een naam te geven.
2. Druk op Met robot. Er verschijnt een nieuw venster waarin je kunt kiezen hoeveel punten er verzameld moeten worden. Het aantal punten en hun posities zijn afhankelijk van de beschikbare kennis over het nieuwe veld. Selecteer het aantal punten en druk op .
3. Je kunt nu de joystick gebruiken om TinyLineMarker Pro X te navigeren. Volg de instructies op het scherm om de punten in de juiste volgorde te verzamelen. Wanneer je op drukt, wordt de positie onder de nozzle verzameld.
4. Wanneer alle punten zijn verzameld, zal het nieuwe veld op de kaart verschijnen en gemarkeerd kunnen worden.

WAARSCHUWING  Til of duw TinyLineMarker Pro X niet op bij het verzamelen van punten, omdat dit de positie sensoren zou verstoren en de verzamelde positie onjuist zou kunnen maken.



INFO Bij het verzamelen van punten kan de gebruiker op drukken. Deze functie vertraagt de rijsnelheid en maakt nauwkeurigere puntverzameling mogelijk.



Hoe maak je een nieuw veld met behulp van de kaart

Je kunt een nieuw veld maken door gebruik te maken van de kaart. Dit kan handig zijn wanneer het veld moet worden uitgelijnd met bestaande velden.

1. Druk op  en er verschijnt een pop-upvenster waarmee je het gewenste veldtype kunt kiezen. Vergeet niet om het nieuwe veld een naam te geven.
2. Druk op Met kaart en druk vervolgens op Veld maken. Het pop-upvenster verdwijnt en er verschijnt een nieuw veld op de kaart. Het nieuwe veld is uitgerust met handvatten om het veld te draaien, verplaatsen en de afmetingen aan te passen.
3. Druk op een van de zijlijn handvatten . Je kunt nu de veldbreedte invoeren in de onderste balk.
4. Druk op een van de eindlijn handvatten . Je kunt nu de veldlengte invoeren in de onderste balk.
5. Druk op en voer de rotatiehoek in in de onderste balk.
6. Druk op en voer waarden in in de onderste balk om de dwars- en lengtelijnen te verplaatsen.
7. Druk alternatief op en sleep de handvatten om het veld te verplaatsen, te draaien of de afmetingen aan te passen. Je kunt de volgorde van de beschreven aanpassingen afwisselen.

INFO Een snap-functie is beschikbaar voor eenvoudige uitlijning van nieuwe velden. Wanneer het nieuwe veld dicht bij een bestaand veld staat, zal het zich vastklikken aan het bestaande veld wanneer de gebruiker roteert, verplaatst of afmetingen aanpast met behulp van de handgrepen. De afstand tussen velden kan worden aangepast. Plaats een lijn van het nieuwe veld bovenop een lijn van het bestaande veld. Druk op en voer de gewenste afstand tussen de twee lijnen in aan de onderkant van het scherm.



Hoe maak je een nieuw veld door een bestaand veld te kopiëren

Je kunt een veld maken door een bestaand veld te kopiëren. Dit kan handig zijn wanneer velden naast elkaar worden geplaatst.

1. Selecteer het veld dat je wilt kopiëren. Je kunt een veld selecteren door ergens binnen het veld te drukken. Wanneer het veld is geselecteerd, zullen er andere functies verschijnen onderaan het scherm.
2. Druk eerst op , druk vervolgens op . Vier nieuwe velden zullen naast het bestaande veld verschijnen.
3. Druk op het veld dat het dichtst bij de uiteindelijke positie ligt. Er zal nu slechts één kopie zichtbaar zijn. Het nieuwe veld behoudt zijn uitlijning en grootte tijdens de kopieermodus.
4. Druk op . Nu kun je de afstand tussen het bestaande veld en het nieuwe veld invoeren in de onderste balk.
   Of druk en sleep om de afstand aan te passen.

INFO  Het veld is niet geselecteerd wanneer het wit is. Het veld is geselecteerd wanneer het geel wordt.



Hoe selecteer je een bestaand veld op de kaart

Je kunt een eerder ontworpen veld selecteren door ergens binnen het gewenste veld te drukken. Extra opties verschijnen wanneer het veld is geselecteerd.

Een geselecteerd veld zal met gele lijnen op de kaart verschijnen.

19 - Geselecteerd veld verschijnt geel op het tabletscherm

Als meerdere velden op elkaar gestapeld zijn, kun je kiezen welk veld je wilt selecteren uit een lijst van velden.

Hoe deselecteer je een veld op de kaart

Je kunt een veld deselecteren door ergens buiten het geselecteerde veldgebied te drukken. Druk op een ander veld om het te selecteren.

Een niet-geselecteerd veld zal met witte lijnen op de kaart verschijnen.

20 - Geen veld is geselecteerd als alle velden wit zijn

html

Hoe begin je met het markeren van een bestaand veld

Je kunt alle eerder ontworpen velden op de kaart selecteren en markeren.

Om een bestaand veld te markeren, moet je eerst het veld selecteren. Wanneer geselecteerd, kun je op drukken en TinyLineMarker Pro X zal beginnen met het markeren van het geselecteerde veld.

Hoe bewerk je een bestaand veld

Je kunt de positie en afmetingen van een bestaand of gekopieerd veld bewerken.

Selecteer het veld dat je wilt wijzigen. Druk op en vervolgens zal verschijnen in de onderste balk. Druk op . Handvatten zullen nu verschijnen op het geselecteerde veld. Gebruik de handvatten of voer waarden in de onderste balk in om het veld aan te passen.

Zie "Hoe maak je een nieuw veld met behulp van de kaart" voor meer informatie over het gebruik van handvatten en het invoeren van waarden.

Hoe test je een veld uit

Je kunt je veld testen om er zeker van te zijn dat het zich op de juiste positie bevindt.

Selecteer het veld dat je wilt testen. Druk op .

Er zijn drie manieren om je veld te testen.

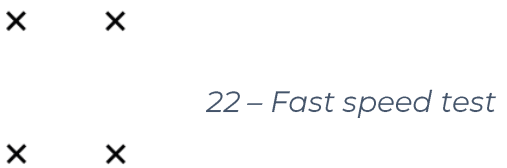

1: Snelle snelheid

• Zal de omtrek van het veld in snelle snelheid testen door de punten te volgen. Dit is een snelle manier om te testen of er objecten in de weg van de robot zijn.

2: Normale snelheid

• Zal ook de omtrek van het veld testen, echter zal het rijden alsof het de omtrek aan het schilderen is om ervoor te zorgen dat het GPS-signaal sterk genoeg is.

3: Volledige test

• Zal het hele veld testen alsof de robot het aan het schilderen was.

5. Schoonmaken na gebruik

TinyLineMarker Pro X moet kort na het markeren worden schoongemaakt. Dit wordt gedaan om te voorkomen dat de verf opdroogt in het spuitsysteem, waardoor het systeem deblokkeert blijft voor volgende gebruiken.
Je kunt een schoonmaakgids vinden in de TinyLineMarker-app, en je kunt alle benodigde functies gebruiken door de schoonmaakgids te volgen. Druk op Schoonmaken om de gids te starten (zie sectie 0 voor meer informatie). Je hebt de TinyLineMarker-app nodig om de pomp te bedienen:

1. Maak het verfsysteem leeg – Verwijder de slangen en rubberen plug uit de verfcontainer, haal de blauwe retourleiding eruit en plaats deze terug in de container. Druk op de gele knop om het systeem van verf te legen. Wanneer er geen verf meer terugstroomt in de container, druk dan nogmaals op de gele knop.

html

2. Reinig het verfsysteem met schoon water - Plaats de transparante zuigslang in water en de blauwe retourslang in een restcontainer. Druk op de gele knop om het systeem te spoelen.



3. Reinig de spuitmond met water - Wanneer er schoon water uit de blauwe retourslang komt, druk en houd de blauwe knop ingedrukt. Hierdoor wordt de spuitmond geactiveerd en gespoeld. Wanneer er schoon water uit de blauwe retourslang en spuitmond komt, laat de blauwe knop los en druk op de gele knop.

WAARSCHUWING Gebruik geen corrosieve en oplossende vloeistoffen om het slangsysteem schoon te maken, omdat ze de pomp en slangen zullen beschadigen.



4. Reinig spuitmondonderdelen, klontfilter en zuigslang - Verwijder en spoel de spuitmondonderdelen en het klontfilter met de hand af (zie secties 3.3 en 3.4 voor illustraties). Maak eerst de spuitmondkap los en spoel de spuitmondonderdelen af met warm, schoon water. Maak vervolgens het klontfilter los dat zich tussen de zuigslang en de pomp bevindt en spoel het af met schoon water. Spoel de buitenkant van de zuigslang af met schoon water. Gebruik voor het beste resultaat een afwasborstel of een vergelijkbaar item bij het schoonmaken.

INFO Verf moet worden afgevoerd volgens de instructies van de verfleverancier.

5. Monteer voor opslag - Monteer de filter en spuitmondonderdelen nadat ze zijn schoongemaakt. Plaats de retourslang en zuigslang in de houder op de TinyLineMarker Pro X.



TinyLineMarker Pro X is nu klaar om te worden opgeslagen tot de volgende klus.



6. Onderhoud

6.1 Belangrijkste onderdelen

U moet regelmatig enkele van de belangrijkste onderdelen van de TinyLineMarker Pro X onderhouden om de prestaties te behouden. U vindt onderhoudsrichtlijnen in dit gedeelte.

Gebruik originele reserveonderdelen bij het vervangen van componenten.
Voor informatie over en de aanschaf van reserveonderdelen, neem contact op met uw lokale distributeur van TinyLineMarker Pro X.

Info Zet de TinyLineMarker Pro X uit met de batterijsleutel voordat u onderhoud uitvoert of componenten vervangt.



6.2 Motor en zwenkwielen

De TinyLineMarker Pro X heeft drie wielen: een zwenkwiel aan de voorkant en twee motorwielen aan de achterkant. Zorg ervoor dat deze wielen te allen tijde aan de gestelde eisen voldoen.

Het zwenkwiel is bevestigd met twee bouten. Een bout bevestigt het wiel aan het aluminium frame en een bout bevestigt het wiel zelf. Zorg ervoor dat u beide bouten aandraait met een koppel van 30 N m voordat u de TinyLineMarker Pro X in gebruik neemt.

De luchtdruk van het zwenkwiel moet 36 PSI/250 kPa/2.5 bar zijn.

Elk motorwiel wordt bevestigd met twee M10x1mm moeren. Zorg ervoor dat u alle vier de moeren aandraait met 30 Nm voordat u de TinyLineMarker Pro X in gebruik neemt. Beide motorwielen moeten uitgelijnd zijn met het verticale vlak.

De luchtdruk van de motorwielen moet 35 PSI/240 kPa/2.4 bar zijn.

INFO  Het linker motorwiel is gemakkelijker toegankelijk als u het spuitgereedschap verwijdert (zie sectie 6.4).



6.3 Sproeisysteem

Het sproeisysteem bestaat uit de volgende componenten:

1. Zuigslang
2. Retourslang
3. Klontenfilter
4. Rubberen stop
5. Sproeikop en spuitgereedschap

Zie sectie 3.4 voor een gedetailleerde illustratie.

Reinig het sproei- en sproeikopsysteem na elk gebruik volgens de reinigingsinstructies in sectie 5 Reinigen na gebruik.

Slangen mogen nooit worden gebogen. Gebogen slangen kunnen de markeerprestaties beperken.

Het sproeisysteem is drukapparatuur. Daarom is het belangrijk om ervoor te zorgen dat alle verbindingen correct zijn gemonteerd. Lekkage kan resulteren in onbevredigende lijnmarkering.

WAARSCHUWING Zorg ervoor dat er geen slangen loshangen, omdat ze de TinyLineMarker Pro X en de omgeving kunnen beschadigen.

INFO  Reinig het klontenfilter na elk gemarkeerd veld om verstopping van het filter te voorkomen. Vermijd klonten in de verfcontainer om een bevredigende doorstroming in het slangsysteem te behouden.



6.4 Sproeigereedschap

Tijdens onderhoud of reiniging moet u mogelijk het sproeigereedschap verwijderen.

Bevestigen van het sproeigereedschap

1. Schuif Grip 1 naar de laagste stand met behulp van de bovenste verstelbare grip.
2. Schuif het sproeigereedschap op de rails geplaatst tussen de containersteun en het linker motorwiel.
3. Zorg ervoor dat alle slangen correct zijn aangesloten.

Loskoppelen van het sproeigereedschap

1. Schuif Grip 1 naar de laagste stand met behulp van de bovenste verstelbare grip.
2. Til het sproeigereedschap omhoog om het los te koppelen.

WAARSCHUWING  Wees voorzichtig dat u geen kabels en slangen trekt of knijpt bij het bevestigen of loskoppelen van het sproeigereedschap.



6.5 Batterij

html

De batterij is de enige energiebron van de TinyLineMarker Pro X. Daarom is zorgvuldig onderhoud cruciaal voor langdurige prestaties. De batterij zal in de loop van de tijd capaciteit verliezen, afhankelijk van de manier waarop deze wordt gebruikt. Na twee jaar zal de batterij 70% capaciteit hebben of meer als gebruikers zich houden aan de vermelde richtlijnen.

• De batterij moet volledig opgeladen zijn bij opslag.
• De batterij moet elke derde maand worden opgeladen als deze voor een langere periode wordt opgeslagen.
• De batterij moet worden bewaard bij kamertemperatuur (20-27°C / 68-80°F).
• Als de batterij lange tijd niet is gebruikt, laad deze dan volledig op voordat je deze aansluit op de robot.

6.6. GPS-ontvanger

De GPS-ontvanger is bevestigd aan de bovenkant van de TinyLineMarker Pro X. De GPS-ontvanger is essentieel voor precisie bij markeren en moet met zorg worden behandeld.

Zorg ervoor dat de stekker altijd stevig is aangesloten op de GPS-ontvanger.
De kabel van de GPS moet altijd voldoende strak langs het aluminium frame worden bevestigd om gevaarlijke situaties te voorkomen.

WAARSCHUWING  Plaats geen enkele belasting op de GPS-ontvanger (bijv. bij het kantelen van de TinyLineMarker Pro X), omdat dit de GPS-ontvanger kan beschadigen.

INFO  Bedek de GPS-ontvanger niet tijdens het gebruik van de TinyLineMarker Pro X.  Houd afstand van hoge objecten (bijv. bomen, gebouwen) tijdens het gebruik van de TinyLineMarker Pro X. Rijd niet met de robot onder daken of binnenshuis.



7. Reinigen van de Robot

Naast de reinigingsprocedure die na elke markeertaak moet worden uitgevoerd, moet je regelmatig controleren of de robot vrij is van verf, gras en vuil. Verf, gras en vuil kunnen de prestaties van de TinyLineMarker Pro X verminderen en de levensduur van reserveonderdelen verkorten.

Gebruik voor de beste resultaten een zachte afwasborstel en schoon water om de TinyLineMarker Pro X schoon te maken.

WAARSCHUWING  Reinig de TinyLineMarker Pro X nooit met een hogedrukreiniger.



Tijdens gebruik kan gras en vuil zich ophopen in het batterijrek. Dit kan het bevestigen van de batterij bemoeilijken of onmogelijk maken. Maak regelmatig het batterijrek leeg van gras en vuil om een gemakkelijke bevestiging van de batterij te garanderen.

Maak altijd de wielen schoon om de beste grip tussen wielen en grond te garanderen. Verwijder gras en vuil dat aan de wielen kleeft.

Maak regelmatig verf, gras en vuil schoon die zich hebben opgehoopt rond het spuitgereedschap (voor de beste resultaten, reinig direct na gebruik). Verwijder indien nodig het spuitgereedschap en gebruik een zachte afwasborstel om gras en vuil te verwijderen.

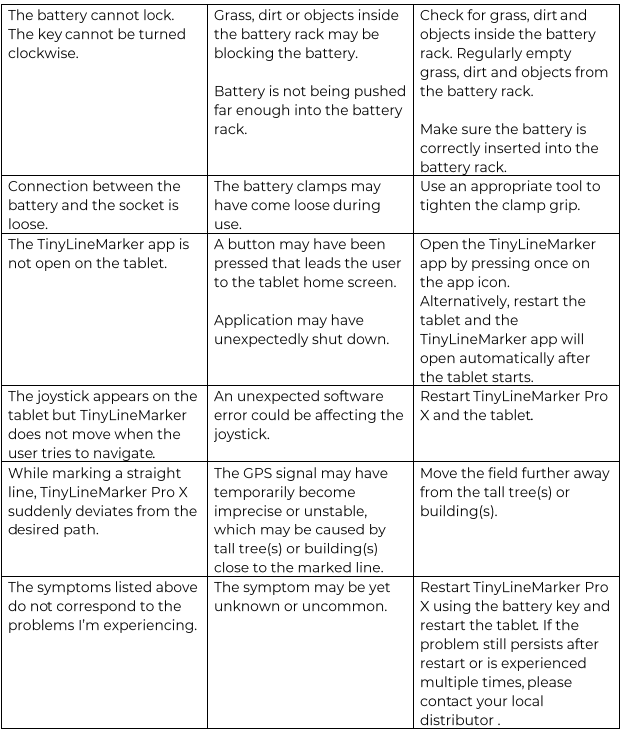

8. Probleemoplossing



9. Garantie

TinyMobileRobots ApS garandeert dat dit product correct zal werken gedurende één jaar vanaf de aankoopdatum. De garantie dekt ernstige fouten in componenten en fabricagefouten. Gedurende de garantieperiode zullen we het product repareren of vervangen als aan de volgende voorwaarden is voldaan:

• Het product is behandeld volgens de instructies beschreven in deze handleiding.
• De gebruiker of een onbevoegde technicus mag niet proberen het product te repareren.
• In geval van een claim met betrekking tot de robotbatterij, zal het ondersteuningsteam van TinyMobileRobots verbinding maken met de batterij en de gebruikersgeschiedenis analyseren. Garantie is niet van toepassing op de batterij als de instructies in deze gebruikershandleiding niet zijn opgevolgd.

Voorbeelden van situaties waarin de garantie niet van toepassing zou zijn:

• Schade door grote hoeveelheden water, bijv. het gebruik van een hogedrukreiniger, langdurig verblijf in de regen of andere blootstelling aan grote hoeveelheden water.
• Schade veroorzaakt door blikseminslag.
• Schade door misbruik of onjuist gebruik van het product. De instructies in deze gebruikershandleiding moeten worden opgevolgd.
• Gebruik van reserveonderdelen die niet zijn goedgekeurd door TinyMobileRobots ApS.
• Gebruik van batterijen en adapters die niet zijn goedgekeurd door TinyMobileRobots ApS.
• Fouten als gevolg van slijtage of versleten onderdelen door het niet op tijd vervangen ervan.
• Gebrek aan reiniging van spuitonderdelen na gebruik.

Neem contact op met uw lokale distributeur van TinyLineMarker Pro X om gebruik te maken van de garantie. Vergeet niet de distributeur te voorzien van het serienummer (te vinden op de robot) en documentatie van de aankoopdatum.



10. Milieu-informatie

TinyLineMarker Pro X bestaat uit een robot, een verwijderbare batterij en een tablet. Recycle alle productonderdelen volgens de van toepassing zijnde wetten in uw regio.

Verwijder de verwijderbare robotbatterij en recycle deze apart volgens de van toepassing zijnde wetten in uw regio.

De robot bevat elektronische componenten. Recycleer ze volgens de van toepassing zijnde wetten in uw regio.

De tablet bevat elektronische componenten en een verwijderbare batterij. Recycleer ze volgens de van toepassing zijnde wetten in uw regio.

De eigenaar is verantwoordelijk voor het correct recyclen van het product. Juist recyclen zal ervoor zorgen dat de negatieve impact op het milieu wordt geminimaliseerd. Onjuist recyclen kan een negatieve milieueffect hebben.

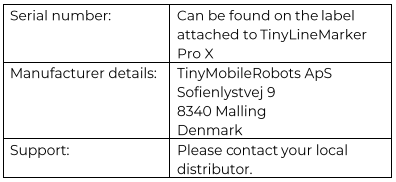

11. Overige informatie
